Réparer un bloc moteur de sorbetière

Le bloc moteur de ma sorbetière (Magimix Type DV Model 11123) est tombé au sol. Il ne tourne plus. Au lieu de le jeter, je le répare.

J'ai rejoint l'Atelier soudé (Lyon) ce week-end, qui organisait un stand en plein air de réparation électronique et électro-ménager.

La sorbetière vaut en tout 90 euros, le bloc moteur est vendu séparément environ 45 euros, la réparation est donc justifiée, et elle ne m'a rien coûté.

1. Démontage

La plus grosse difficulté : ouvrir le capot, assemblé avec des vis spéciales, en étoiles à 6 côtés. Il faut une clé TORX TT 20x100, qui coûte environ 7 euros, un investissement. L'appareil est débranché, pour éviter un choc électrique en 220V.

magimix-1

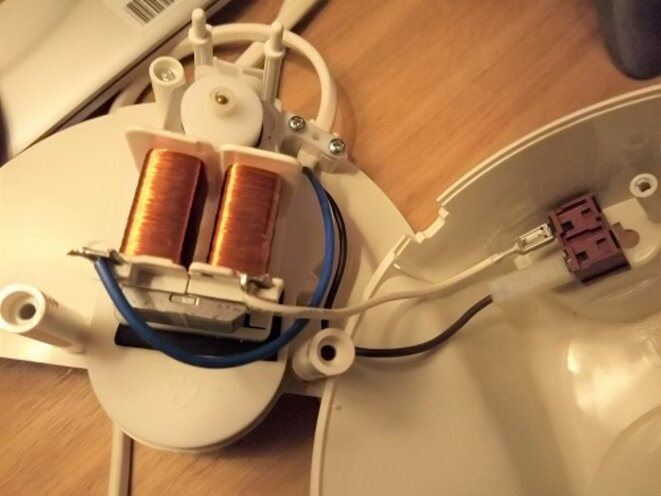

Cette première photo permet de noter le positionnement de l'interrupteur à droite.

Lors du premier démontage, le moteur tournait correctement. Une platine en plastique supportant ce moteur était cassée. L'axe du moteur n'étant plus correctement positionné, le mouvement n'était plus transmis : problème mécanique donc.

2. Collage

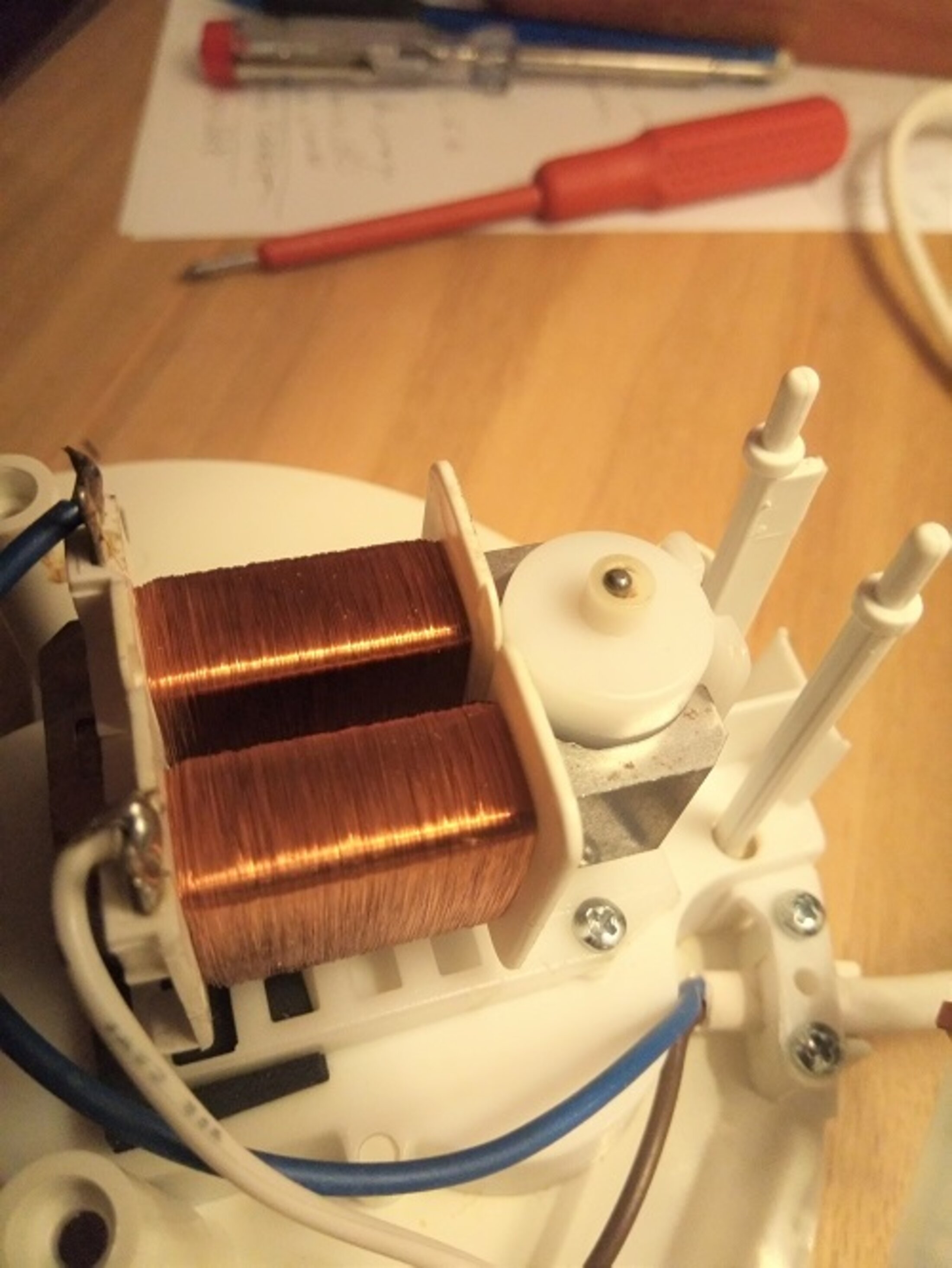

Collage de la platine. Je revisse (Vis centrale dans l'image).

magimix-2























3. Remontage et test

Je replace la deuxième vis (plus longue). Branchement et test (en faisant attention de ne pas toucher les câbles). Il ne faut pas trop serrer sinon le moteur ne tourne plus. Débrancher. Remonter le capot.

Faire tourner le moteur pendant quelques minutes pour tester en conditions réelles.
