Fukushima, Bouillasse hyper-radioactive et le Corium qui se tire

shinto

 Tori-i entrée-symbole d'un temple shinto 神道, shintō, littéralement  « la voie des dieux » ou «  la voie du divin »  Ici, un myōjin torii, torii recourbé pour le différencier du torii droit.


Torii    signifie littéralement « là où sont les oiseaux », mais peut aussi se traduire plus précisément par « perchoir à coq(s) ». Lié au mécanisme de la naissance du Soleil, le coq est vénéré dans de grands sanctuaires shintô.

2017 est entrée dans l'année du Coq.

Du fait de sa fonction de séparation symbolique du monde physique et du monde spirituel, sorte de ligne de crête entre l'en-deca et l'au-delà, passer un Torii dans un sens exige d'y repasser au retour pour réintégrer le monde physique.



220px-torii-de-miyajima



« Il ne s’agit pas de viser une cible extérieure, mais l’archer et la cible sont unis, on intégre la cible à soi-même. Il faut oublier l’arc qui tire, oublier soi-même, ne faire qu’un avec l’arc et la cible, tendre vers l’infini sans en connaître le point d’aboutissement…»

Anzawa Sensei, grand-maître de kyûdô au Japon, mort en 1970. Ici, old video du maitre à l'exercice.

Le kyûdô  (弓道, litt. « la voie de l'arc ») est un art martial Japonais (budo), issu du tir à l'arc guerrier (kyujutsu).

Quand, même les robots, hypersophistiqués d'une industrie pas uniquement nippone, qui, du coup, se développe et prospère, quand ces robots envoyés sur place, au cœur du cœur de la centrale aux effluves mortelles, collapsent dans la demi-heure qui suit, pour cause de trop forte radioactivité, alors les perspectives d'espérer se désengluer un tant soit peu de cette bouillasse qui s'autoalimente n'apparaissent pas très clairement et la lueur au bout du tunnel non plus.

Les deux seules choses tenues pour sûres sont le coût, astronomique et en croissance exponentielle jamais démentie - dernière estimation, 180 milliards d'euros - le coût donc, et le temps, le temps nécessaire à, ne serait-ce que tenter de phagocyter le monstre en pleine crise d’adolescence … Le temps !



kyudo-archer-720x400

Et d'adapter la parole du grand-maitre du kyûdô ( û et ô long ) à la réalité du temps présent :

" Il faut oublier ... l’arc qui tire, oublier soi-même, ne faire qu’un avec l’arc et la cible, tendre vers l’infini sans en connaître le point d’aboutissement …»  Oublier ...Tendre vers l'infini sans en connaitre le point d'aboutissement.

En gros, pour atteindre la cible, on vise derrière la cible, la cible derrière la cible, l'inifini derrière la cible ...

S'il n'y a pas pire sourd que celui qui ne veut pas entendre, c'est aux forceps de l'horreur que le sifflement de la flèche des mots percera les tympans pour résonner aussi longtemps que dureront et le temps et l'espace.

kyudo



                                                                                                             Kyûdô



Du nouveau au réacteur 2 de Fukushima Daiichi

Par Pierre Fetet, Fukushima Blog.

Les investigations menées par Tepco fin janvier 2017 ont permis de visualiser une partie de l’intérieur de l’enceinte de confinement du réacteur 2 de Fukushima Daiichi. A cette occasion, Tepco a fait semblant de s’étonner de deux choses pourtant très prévisibles : 1) le corium a pu faire un trou dans une plateforme métallique située juste en dessous de la cuve du réacteur. 2) l’endroit est excessivement radioactif : 530 Sieverts/h (dose létale quasi immédiate), mesure de radioactivité la plus haute jusqu’à présent révélée par Tepco.

Le trou d’un mètre de côté observé le 30 janvier (photo Tepco)

Le trou d’un mètre de côté observé le 30 janvier (photo Tepco)

Cette découverte a été rendue possible grâce à une caméra conduite à distance. Ce n’est pas la première fois que Tepco fait des recherches dans l’enceinte de confinement du réacteur 2, mais les images obtenues jusqu’alors n’étaient pas aussi explicites.

Ouvriers à l’action dans le BR2 (photo Tepco)

Ouvriers à l’action dans le BR2 (photo Tepco)

Situation de la cavité explorée (document Tepco)

Situation de la cavité explorée (document Tepco)

Aire d’investigation (Illustrations d’après des documents Tepco)

Aire d’investigation (Illustrations d’après des documents Tepco)

Aire d’investigation (Illustrations d’après des documents Tepco)

Les employés de Tepco ont utilisé un accès existant destiné au remplacement des barres de contrôle qui ne peut se faire que par le bas. Pour cela, une ouverture est aménagée dans l’enceinte de confinement suivie d’une passerelle qui permet d’accéder à la cavité située juste en dessous de la cuve. A cet endroit, les systèmes de commande des barres peuvent être vérifiés lors des visites d’entretien et les barres de contrôle peuvent être remplacées si besoin. Voici par exemple une photo d’une inspection du dessous de cuve du réacteur 4 de la centrale nucléaire de Fukushima Daini, le 8 février 2012.

Les barres de contrôle sous le réacteur 4 de Fukushima Daini (Reuters/Kyodo)

Les barres de contrôle sous le réacteur 4 de Fukushima Daini (Reuters/Kyodo)

Ces barres sont nécessaires au bon fonctionnement du réacteur car elles permettent de réguler sa puissance. Le 11 mars 2011, les barres sont remontées automatiquement dans les réacteurs de Daiichi et ont stoppé la réaction en chaîne.



Aujourd’hui au réacteur 2 de Fukushima Daiichi, le paysage du dessous de cuve est tout autre, voilà ce qu’on peut en voir :

Commandes des barres de contrôle du réacteur 2 de Fukushima Daiichi (photo Tepco)

Commandes des barres de contrôle du réacteur 2 de Fukushima Daiichi (photo Tepco)

A partir d’un montage de Tepco, le site Simply Info a évalué l’emplacement du trou dans la grille ("HOLE" sur l’illustration ci-dessous).

Illustration Simply Info

Illustration Simply Info

Tepco a également fourni un plan de la plateforme avec la situation du trou :

Illustration Tepco

Illustration Tepco

Aire d’investigation et évocation des dégâts (Illustration Asahi Shimbun)

Aire d’investigation et évocation des dégâts (Illustration Asahi Shimbun)

Le caillebotis est recouvert de morceaux de matière noire qui pourrait bien être du corium solidifié. Le trou dans la plateforme, juste sous la cuve, évoque le passage du corium. Ayant pu chauffer à l’intérieur de la cuve jusqu’à 2 à 3000°C, celui-ci a facilement pu faire fondre les barres de contrôle et comme le fond de cuve est percé de multiples trous (voir photos ci-dessous), le magma radioactif n’a pas eu de mal à traverser la passoire.

Ces trous servent à faire coulisser les barres de contrôle qui sont situées sous la cuve. C'est un vieux système des réacteurs Mark-I ou Mark-II, conçus par General Electric, qui a démontré sa grande faiblesse. Aujourd'hui, il existe encore beaucoup de centrales nucléaires qui l'utiisent, notamment aux Etats-Unis. En France, le système est différent, il est actionné par le haut.

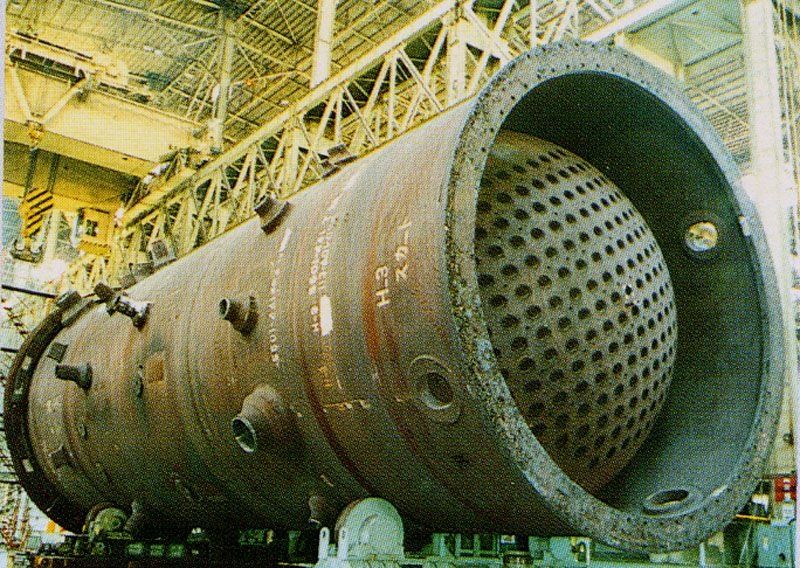

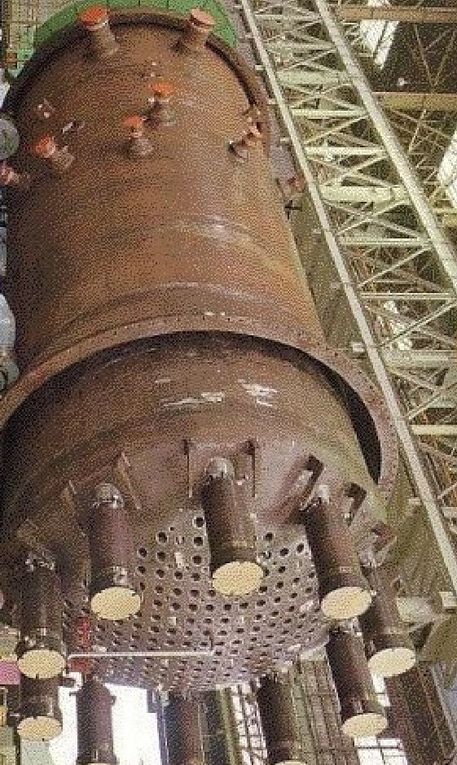

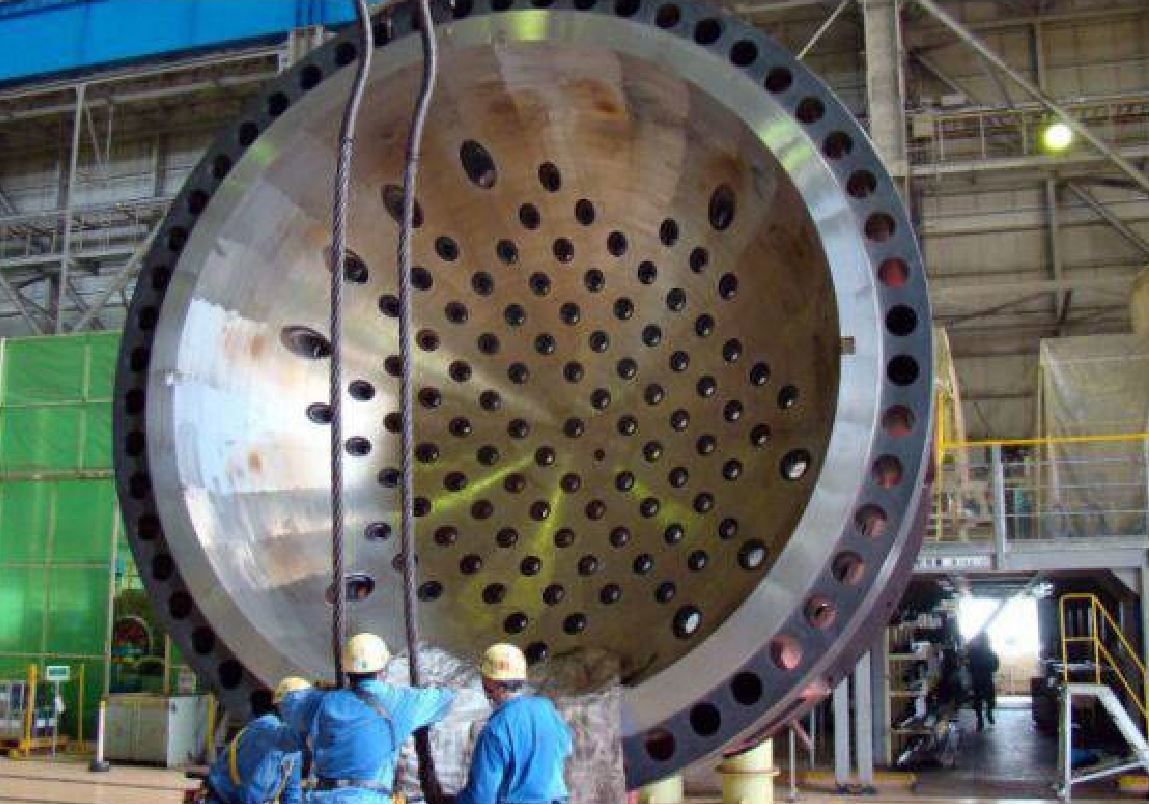

Les fonds de cuve des réacteurs de Fukushima Daiichi sont des passoires (97 trous pour le n°1, 137 pour les réacteurs 2, 3, 4, 5 et 185 pour le réacteur n°6)

Les fonds de cuve des réacteurs de Fukushima Daiichi sont des passoires (97 trous pour le n°1, 137 pour les réacteurs 2, 3, 4, 5 et 185 pour le réacteur n°6)

Les fonds de cuve des réacteurs de Fukushima Daiichi sont des passoires (97 trous pour le n°1, 137 pour les réacteurs 2, 3, 4, 5 et 185 pour le réacteur n°6)

Les fonds de cuve des réacteurs de Fukushima Daiichi sont des passoires (97 trous pour le n°1, 137 pour les réacteurs 2, 3, 4, 5 et 185 pour le réacteur n°6)

On peut facilement imaginer, puisque trou il y a, que le corium est tombé sur le caillebotis, l’a rendu mou à cause de la chaleur et l’a déformé jusqu’à percement à cause de sa densité 20 fois plus importante que celle de l’eau. La suite logique est qu’il est tombé dans le fond de l’enceinte de confinement. Là, l’interaction corium-béton, bien connue des spécialistes, a fait disparaître le béton petit à petit. On ne connaît pas la profondeur du trou – n’ayez crainte Tepco nous l’annoncera un jour – mais peu importe, le mal est fait depuis 6 ans déjà et la pollution est permanente à cause de l’eau. L’investigation du 26 mars 2012 nous avait appris qu’il y avait 60 cm d’eau au fond de l’enceinte à une température d’environ 50°C, malgré un apport de plus de 100 m3/jour.  Le corium est donc bien proche et l’eau extrêmement contaminée file dans les sous-sols et la nappe phréatique. Le corium n’a pas besoin de s’être enfoncé dans le sol pour polluer la nappe phréatique et l’océan Pacifique.

De fait, les niveaux de pollution de la nappe phréatique en aval du réacteur 2 ont toujours été gigantesques. Les dernières données de Tepco relevées par le site Fukushima Diary montraient des niveaux importants en strontium 90 pour des échantillons pris non loin du réacteur 2, côté mer : puits 1-06 : 750 000 Bq/L, puits 1-14 : 54 000 Bq/L, puits 1-16 : 200 000 Bq/L (5 février 2016). Et il faut se souvenir que Tepco a avoué durant l’été 2013 que 300 m3 d’eau contaminée allaient directement des sous-sols de la centrale à l’océan Pacifique chaque jour.



Une partie du corium du réacteur 2 a pu aussi se déverser dans la piscine torique. On en retrouvera partout assurément. Il faut se souvenir du corium de Tchernobyl qui se trouve encore, 30 ans après les faits, réparti sur plusieurs niveaux de la centrale ukrainienne.

Répartition du corium de Tchernobyl. Aucun démantèlement depuis trente ans.

Répartition du corium de Tchernobyl. Aucun démantèlement depuis trente ans.

A Fukushima Daiichi, Hiroshi Miyano, professeur à l'Université Hosei et président de la commission d'étude pour le démantèlement de la centrale de Fukushima Daiichi, a déclaré que « Le niveau extrêmement élevé de radiations mesuré à un endroit, s'il est exact, peut indiquer que le combustible n'est pas loin et qu'il n'est pas recouvert d'eau ».

Mais les plus de 500 Sv/h relevés sous la cuve et le trou dans la grille risquent fort d’empêcher Tepco de poursuivre ses investigations comme il l’avait prévu. En effet, le petit robot qu’ils comptaient envoyer en éclaireur devait passer sur cette grille. Or il n’a pas été conçu pour rencontrer des débris collés à la grille ou des trous. Il était prévu également pour mener une mission de 10 heures (la dernière investigation avait donné une radioactivité de 73 Sv/h). La radioactivité ambiante réactualisée le rendra inutilisable probablement au bout d’une ou deux heures seulement.

Le robot que Tepco compte utiliser pour les explorations futures

Le robot que Tepco compte utiliser pour les explorations futures

Pour mémoire, le réacteur 2 de Fukushima Daiichi a subi une explosion, sans doute au niveau de la piscine torique, le 15 mars 2011 vers 6h10. A partir de cette date, une énorme quantité de radioactivité s’est échappée de ce réacteur qui, malgré ses murs extérieurs intacts, rejetait un panache de vapeur permanent par le trou du panneau d’évent (déjà ouvert le 13 mars 2011).

Panache de vapeur visible le 23 mars 2011

Panache de vapeur visible le 23 mars 2011

Trou du panneau d’évent du BR2 (façade est)

Trou du panneau d’évent du BR2 (façade est)

Cette radioactivité venait soit directement du puits de cuve, à la verticale du réacteur, comme le montre cette photo gamma (880 mSv/h en juin 2013) (ce qui prouve au passage que le couvercle de la cuve n'est plus étanche),

L’intérieur du réacteur 2 (d’après une photo gamma Tepco)

L’intérieur du réacteur 2 (d’après une photo gamma Tepco)

soit par une cheminée de ventilation provenant du sous-sol, qui est bien visible sur la photo ci-dessous (angle nord-ouest du bâtiment-réacteur).

Cheminée de ventilation du réacteur 2 (photo Tepco)

Cheminée de ventilation du réacteur 2 (photo Tepco)

On n’a donc pas fini de parler de Fukushima. Tepco compte sur 40 ans pour démanteler le site, mais il est probable que dans plusieurs siècles on en parle encore.



Pierre Fetet



_____________________________

Documents de synthèse de Tepco

2 février :

http://www.tepco.co.jp/en/nu/fukushima-np/handouts/2017/images/handouts_170202_01-e.pdf

30 janvier :

http://www.tepco.co.jp/en/nu/fukushima-np/handouts/2017/images/handouts_170130_02-e.pdf

26 janvier :

http://www.tepco.co.jp/en/nu/fukushima-np/handouts/2017/images/handouts_170126_01-e.pdf

Vidéo du 26 janvier 2017

http://www.tepco.co.jp/en/news/library/archive-e.html?video_uuid=udr1gg5z&catid=61785
